Le verifiche sulle stufe e caldaie a pellet, cippato e legna

Analisi umidità della legna

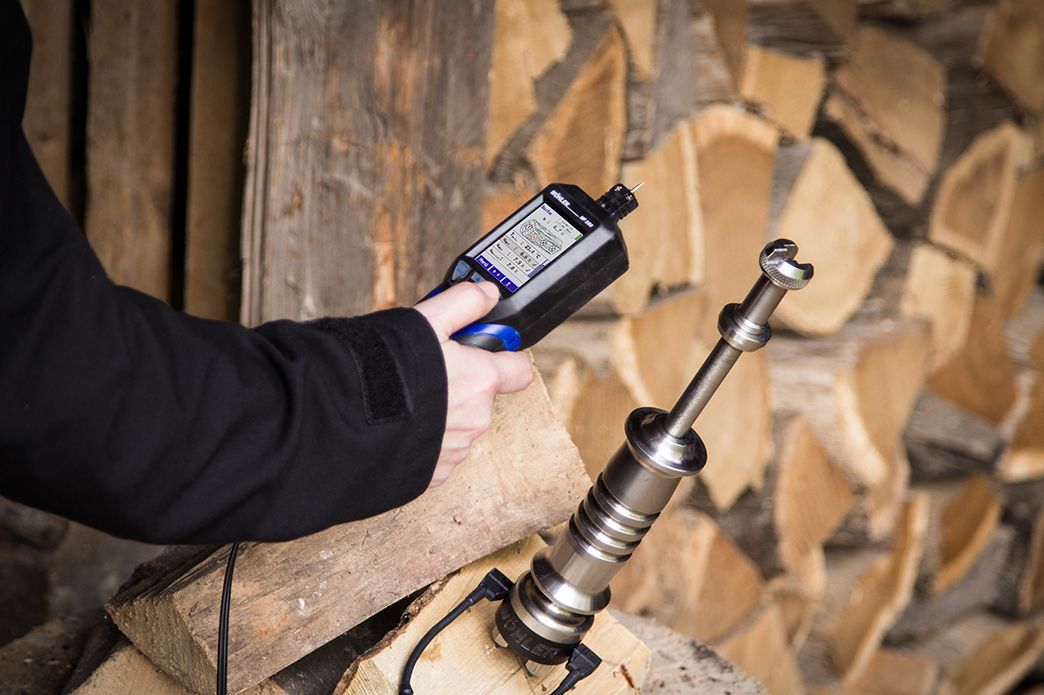

L’analisi dell’umidità della legna viene eseguita con il Wöhler HF 550 e sonda a percussione secondo le norme VDI 4206 con misura della temperatura, inserimento puntali minimo 2,5 cm, esecuzione min. 3 prove e calcolo valori medi. L’analizzatore Wöhler HF 550 riporta il valore medio dell’umidità relativa U misurata (o a scelta del contenuto d’acqua W) direttamente sul display e sulla stampa. Al termine si deve inserire il valore medio dell’umidità rilevata U misurato nel Wöhler A 450/550 per eseguire una corretta analisi di combustione.

Analisi umidità pellet o cippato
L’umidità del pellet e soprattutto del legno cippato va misurato sempre con l’apposita Wöhler HF 550 e sua bilancia Wöhler WF 550. Per la misura si deve posizionare la bilancia sul tavolo e riempirla del combustibile fino a quando l’analizzatore Wöhler HF 550 indica che è raggiunta la quantità necessaria. L’analizzatore Wöhler HF 550 riporta il valore medio dell’umidità relativa U misurata (o a scelta del contenuto d’acqua W) direttamente sul display e sulla stampa. Al termine si deve inserire il valore medio dell’umidità rilevata U misurato nel Wöhler A 450/550 per eseguire una corretta analisi di combustione.

Misura del tiraggio

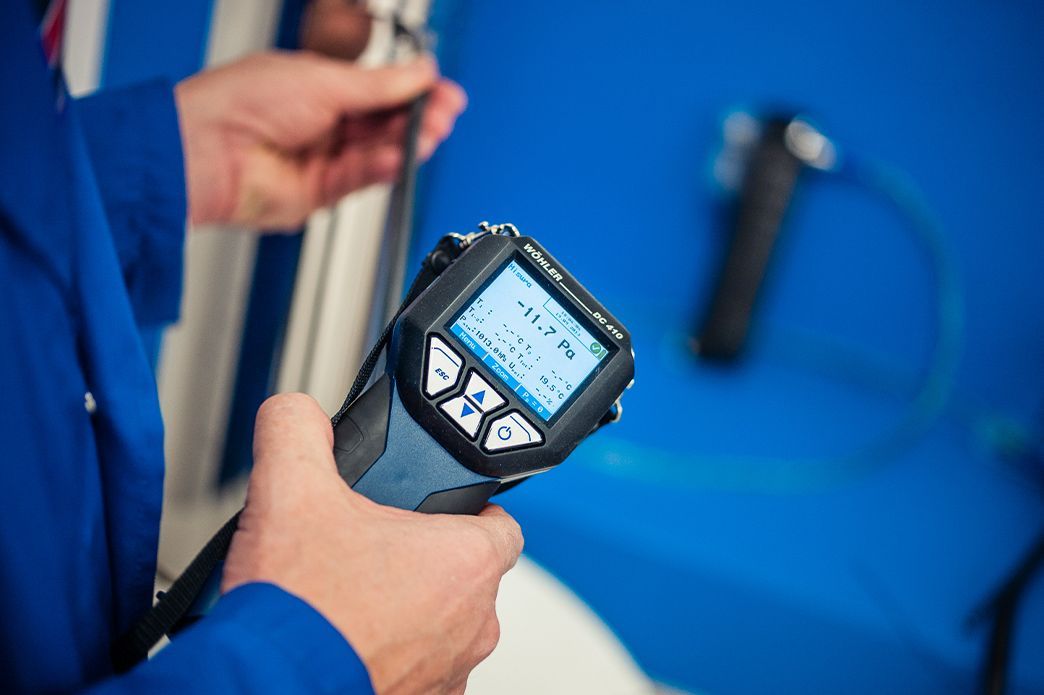

La misura del tiraggio è importantissima per garantire una buona combustione e il d.legs. 152/2006 per questo motivo prevede una serranda di regolazione tiraggio su ogni canale da fumo. Anche variazioni minime di pochi Pa creano uno scompenso nella fiamma con calo del rendimento anche di 1% ogni 1 Pa e aumento esponenziale del valore CO. Inoltre aumenterebbe anche la temperatura fumi con il rischio sulle stufe a legna di superare il limite di 400 °C per le canne fumarie. La misura del tiraggio viene eseguita con l’analizzatore di combustione Wöhler A 450/550. Se il valore è conforme al valore richiesto va stampato e memorizzato, se invece risulta troppo alto si deve intervenire sulla serranda di regolazione tiraggio.

Analisi di combustione
L’analisi di combustione serve per individuare il rendimento e le emissioni inquinanti del generatore a biomassa. Siccome manca ancora la norma italiana andremo ad eseguire l’analisi di combustione secondo le norme EN DIN 15378, DIN 4792 oppure ÖNORM 7510-4 con la media di 900 prove in 15 minuti. L’analizzatore di combustione è lo stesso usato anche per le analisi su caldaie a gas, anche se per la quantità di fuliggini e monossido di carbonio attesi negli impianti ancora non regolati, consigliamo usare il modello Wöhler A 450 HCO o Wöhler A 550 HCO con un filtro aggiuntivo e sensore CO ad ampio spettro. Per l’analisi di combustione è fondamentale inserire nelle caratteristiche del combustibile l’effettiva umidità U misurata.

Analisi polveri caldaie a biomassa
Le polveri sono l’inquinante più contestato al settore del riscaldamento a biomassa e i limiti da rispettare sono quelli del d.legs. 152/2006 o regolamenti regionali. Le analisi delle polveri sono sempre da misurare con strumenti gravimetrici come il Wöhler SM 500 che lavora in modo semplice ed automatico con un’aspirazione dei fumi su un filtro che viene continuamente pesato. La prova dura 15 minuti ed il valore di polveri totali PM sono riportate dal Wöhler SM 500 già all’ossigeno relativo. L’analisi può essere stampata o memorizzata.

Misura rigurgito fumi in ambiente
La misura del rigurgito fumi sugli apparecchi a biomassa è prevista dalla legislazione per la sicurezza dell’operatore, nonché dalle norme per la sicurezza dell’impianto. Questa prova è tra le prove più importanti per evitare le intossicazioni di monossido di carbonio CO ed i reclami di sporcamento degli appartamenti da polveri sottili. Siccome l’eventuale intossicazione delle persone ha sempre conseguenze giuridiche per l’installatore e manutentore diamo molta importanza a questa verifica prevedendo addirittura la doppia verifica di CO2 e CO in ambiente. La verifica viene eseguita con Wöhler KM 410 misurando nell’aria l’eventuale aumento della CO2 e CO a causa della fuoriuscita di fumi.

Verifiche visive scambiatore, canale da fumo, bruciatore e apertura di ventilazione
Per le verifiche visive degli scambiatori di calore, piccoli scarichi fumi e le aperture di ventilazione consigliamo usare il Wöhler VE 300 con sonda a collo di cigno da 1 m e sonda a spinta da 3 m. Il Wöhler VE 300 può essere usato per controllare eventuali intasamenti o corrosioni anche sulle caldaie. Eventuali difformità vanno fotografate, eliminate e fatta la seconda foto a dimostrazione della risoluzione del problema.

4-Pa-test dell’efficienza apertura ventilazione
In un periodo di maggiore sensibilizzazione del risparmio energetico con rifacimento degli infissi e cappe da cucina sempre più potenti la prova dell’efficienza delle aperture di ventilazione prevista dalla UNI 10683 riceve una maggiore importanza soprattutto per il manutentore che attraverso questa prova può verificare eventuali cambiamenti sull’edificio garantendo la sicurezza da intossicazioni. La prova è prevista ad ogni sostituzione e ogni manutenzione del generatore e consiste nel misurare la differenza di pressione tra l’ambiente esterno ed il locale d’installazione con il sensore 0,1 Pa del Wöhler A 450/550. Al termine delle 3 prove premere il tasto «valutazione» per stampare e memorizzare l’esito OK o NON OK della misura.
