Le verifiche sulle caldaie gas a flusso forzato tipo C e condensazione

Analisi combustione su caldaie gas tipo C ed a condensazione secondo UNI 10389

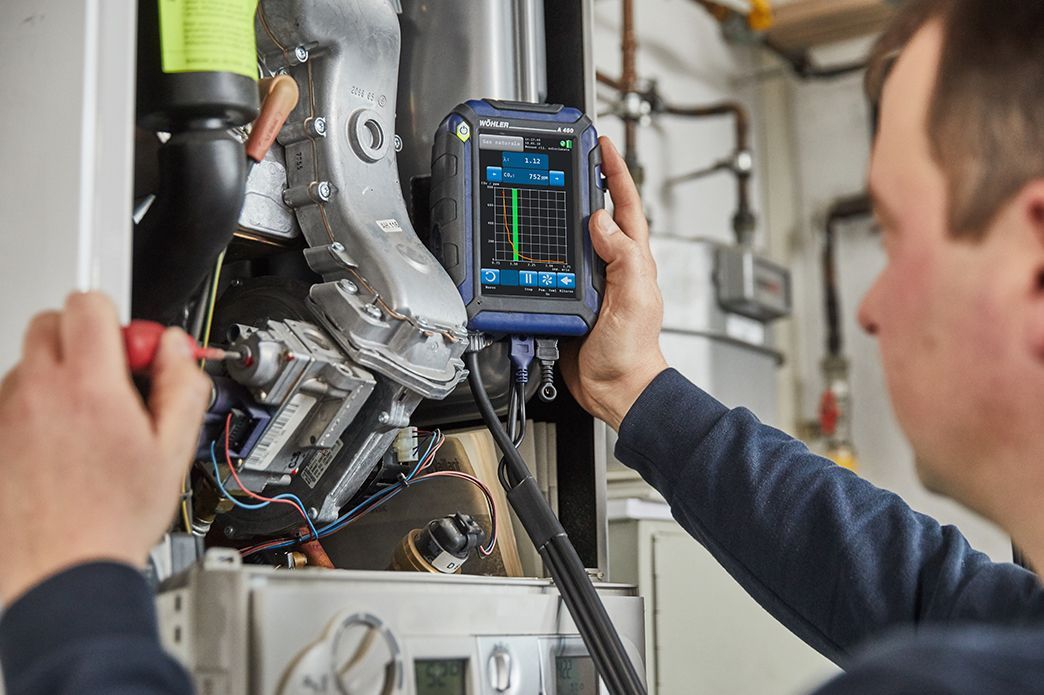

Le caldaie a gas a flusso forzato tipo C ed a condensazione sono dotate di un tubo di aspirazione dell’aria la temperatura dell’aria comburente deve essere misurata nella presa predisposta dal fabbricante direttamente sulla caldaia. Per l’analisi di combustione di taratura caldaia si può usare anche la APP con lettura a distanza attraverso lo Smartphone. Soprattutto le caldaie a condensazione in fase di calibrazione iniziale possono avere i fumi con un alto valore di monossido di carbonio CO e per questo consigliamo l’analizzatore Wöhler A 450 HC o HCO con il sensore CO 100.000 ppm, oppure Wöhler A 550 HCO con sensore 25.000 ppm. Nel caso di spazi ristretti a causa di impedimenti, come mobili da cucina, si consiglia di sostituire la sonda fumi rigida con una sonda fiumi flessibile, dove nei modelli HCO basterà cambiare solo il tubosonda, mentre per gli altri modelli si dovrà sostituire tutta la sonda e non si potrà più misurare il tiraggio camino. Accendere il Wöhler A 450/550 e selezionare il combustibile gas naturale. Inserire la sonda fumi e la sonda aria comburente nei fori predisposti dal fabbricante. Premere il pulsante «Start» e l’analizzatore esegue da solo il ciclo di misura con 3 prove e calcola i valori medi riportandole con una tabella direttamente sul display, sulla stampa e nella memoria. Confrontare le 3 prove tra loro e se l’analisi è corretta si può passare alle verifiche di sicurezza.

Verifica tenuta scarico fumi coassiale

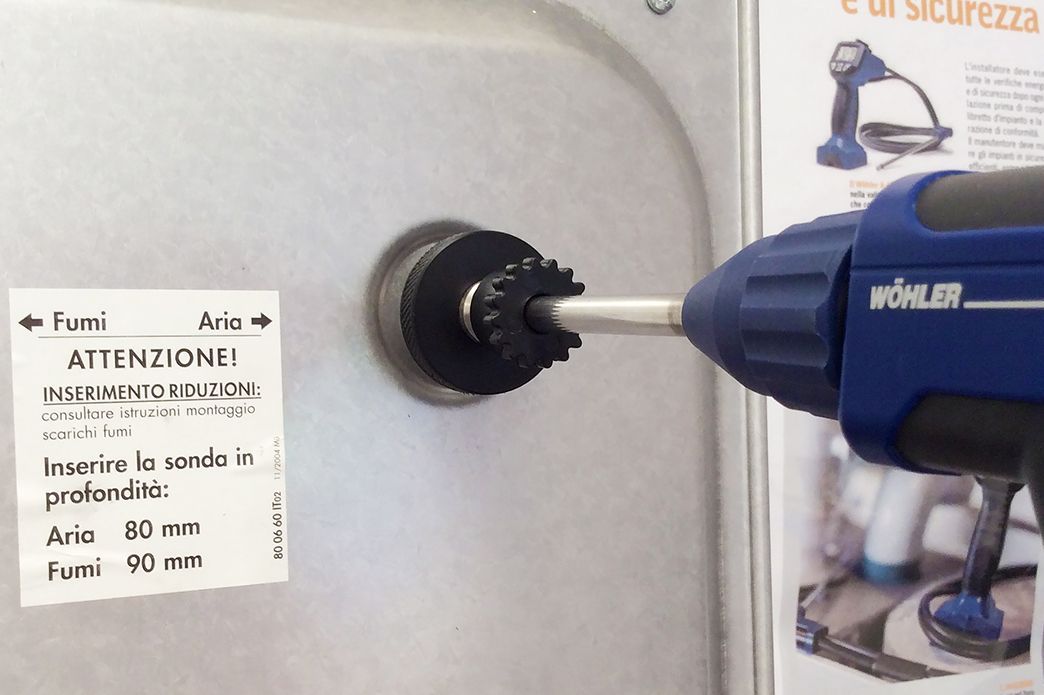

Durante ogni manutenzione va controllata la tenuta degli scarichi fumi e con lo scarico coassiale questo è particolarmente semplice con lo speciale menu del Wöhler A 450/550. L’eventuale dispersione del tubo interno verso il cavedio esterno comporterebbe un peggioramento della combustione fino a provocare degli scoppi nella camera di combustione della caldaia. La prova si basa su una normativa tedesca specifica, dura solo 1-2 minuti e va eseguita con caldaia accesa sul foro aria del corpo caldaia oppure con la sonda tenuta multiforo sullo scarico fumi coassiale. Anche per questa prova il nostro analizzatore indica l’esito con tenuta OK oppure NON OK che verrà stampato e memorizzato.

Misura rigurgito fumi in ambiente e prova tenuta scarico fumi coassiale
La verifica del rigurgito fumi in ambiente è previsto dalla norma UNI 10389 prima di ogni analisi di combustione e serve per evitare l’intossicazione del tecnico e degli utilizzatori. Per le caldaie a flusso forzato tipo C e soprattutto se a condensazione con scarico fumi sdoppiato diventa indispensabile per controllare le giunzioni dello scarico fumi che potrebbero logorarsi a causa di condense stagnanti. L’installatore della caldaia garantisce sempre la tenuta del sistema fumario e deve eseguire la prova di tenuta con analizzatore Wöhler DP 600 come da UNI 10845 e 7129. Questa prova viene indicata nel capitolo canne fumarie. Il manutentore invece deve controllare il mantenimento della tenuta nel tempo del solo scarico fumi e può eseguire la prova con il metodo diretto usando il Wöhler DC 430, strumento già usato per la prova di tenuta gas, oppure il modo indiretto attraverso la misura di CO2/CO con il Wöhler KM 410 nelle vicinanze della caldaia e scarico fumi.

La prova di tenuta scarico fumi con il Wöhler DC 430

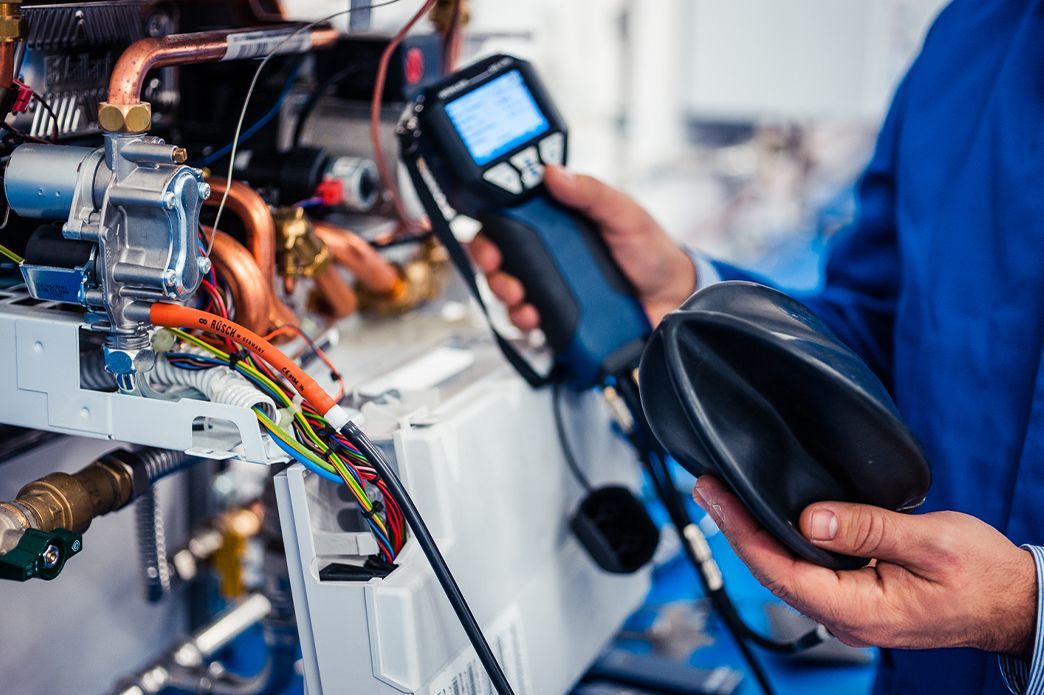

La prova di tenuta diretta si può eseguire con il Wöhler DC 430 analizzatore di tenuta usato soprattutto per le tubazioni gas. La prova consiste nel tappare lo scarico fumi nelle due estermità con i soffietti o tappi e collegare il Wöhler DC 430 con un solo tubo di mandata che eseguirà in modo automatico la prova alla pressione di 200 Pa su scarichi fumari fino 2 m con Ø80 mm. Quando la prova è stabile indicherà la tenuta, l’esito e si può stamparla e memorizzarla.

Prova di tenuta tubazione gas secondo UNI 11137
La prova viene eseguita direttamente con il gas dalla rete e richiede all’operatore solo il collegamento dello strumento alla tubazione gas con caricamento del suo serbatoio. Al resto ci pensa il programma automatico del Wöhler DC 430 con l’immissione del gas disperso dall’impianto. Il Wöhler DC 430 è adatto anche per le centrali termiche con pressione fino a 200 mbar. La prova dura massimo 2 minuti ed al termine dell’analisi si premere il pulsante «valutazione» e lo strumento indicherà l’esito con tenuta Idonea, temporaneamente idonea o non idonea. La norma prevede inoltre il controllo della tenuta della valvola del gas che si esegue sempre con il Wöhler DC 430 e la tenuta dei raccordi caldaia con il Wöhler GS 300 cercafughe gas.
