Prova di tenuta gas UNI 11528 su centrali termiche

Per la prova di tenuta su nuove tubazioni la norma fa distinzione tra rete a bassa pressione fino 50 mbar (7° specie) e media pressione fino 500 mbar (6° specie). Per i tubi a pressare oltre alla prova di tenuta qui avanti indicata è richiesta anche la prova meccanica a 5 bar già descritta qui sopra. La prova di tenuta gas prevede i seguenti tempi e pressioni:

Gas bassa pressione fino 50 mbar, 7° specie

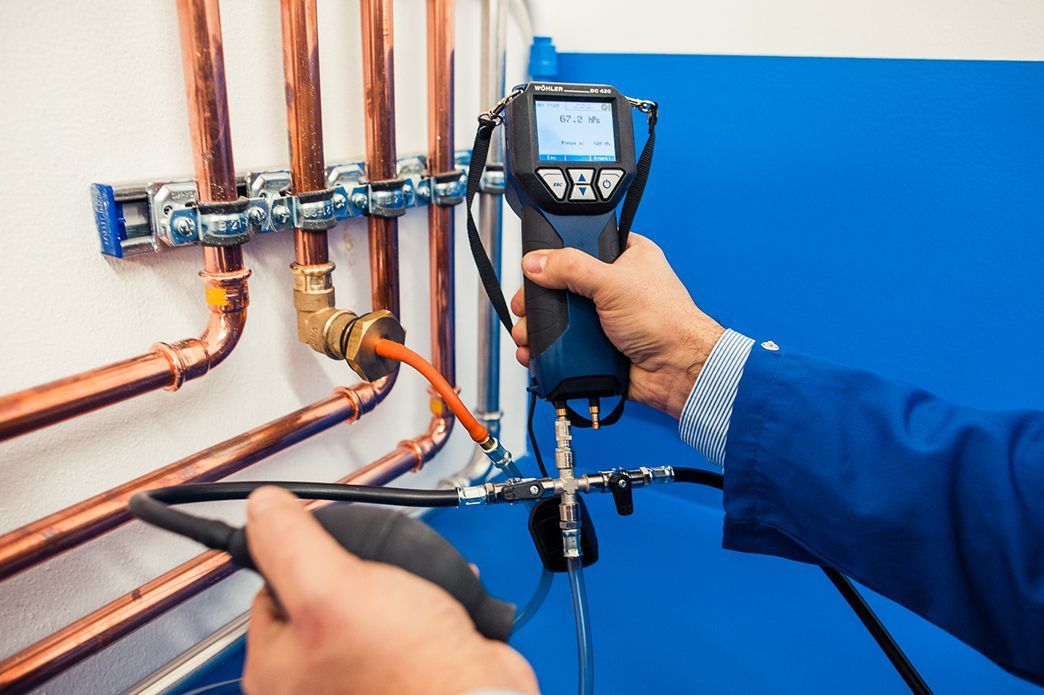

Per la prova su bassa pressione si usa il menu “Prova di pressione” dall’analizzatore Wöhler DC 430 inserendo nel menu i valori sopra indicati. Per le prove a 100 mbar su impianti modesti si potrà usare la pompa interna dello strumento la carica, mentre per gli impianti grandi e le tubazioni interrate sarà necessario pompare l’aria nella tubazione con un piccolo compressore. Raggiunta la pressione di prova lo strumento parte in automatico con il periodo di stabilizzazione (15 min.) e passa poi al periodo di misura (30 min.). Al termine lo strumento indica la pressione iniziale e finale, il tempo di misura e la caduta di pressione, nonché dà l’esito con OK oppure NON OK. Ora si può stampare e memorizzare l’analisi.

Gas media pressione fino 500 mbar, 6° specie

Visto i tempi molto lunghi di 4 o 24 ore la prova va eseguita con il menu Grafico/registrazione dall’analizzatore Wöhler DC 430. Collegare il tubicino di mandata all’impianto, richiamare il menu “Grafico/registrazione” ed impostare i valori della prova come da tabella. Vista l’alta pressione e le grandezze dell’impianto gas si consiglia di predisporre un secondo attacco per un compressore e caricare la tubazione a ca. 1.100 mbar (hPa) e far partire la registrazione anche per tempi molto più lunghi, per avere una maggiore scelta nel grafico. Trasferire la registrazione sul PC e verificare il periodo di stabilizzazione e misura sulla tabella Excel.
